聚乙烯冷纏膠帶

聚乙烯冷纏膠帶，又名：薄膠型聚乙烯膠粘帶、聚乙烯防腐冷纏膠粘帶、聚乙烯冷纏帶。是由基膜和膠層兩部分組成?；榫垡蚁┠て?，膠層為丁基橡膠，按照產(chǎn)品的性能與用途劃分為：防腐冷纏膠帶（內(nèi)帶）、保護(hù)冷纏膠帶（外帶）和補(bǔ)口冷纏膠帶。

聚乙烯冷纏膠帶，有很好的柔韌性、密封性和機(jī)械強(qiáng)度。主要應(yīng)用于石油、天然氣傳輸，化工、城市建設(shè)中的給排水和煤氣輸送等埋地鋼質(zhì)管道外壁防腐蝕和管件、閥門(mén)、法蘭的外表面粘彈體材料做防腐層后的保護(hù)。聚乙烯冷纏帶從60年代開(kāi)始就在防腐蝕保護(hù)行業(yè)中得到廣泛應(yīng)用，至今已有40多年的歷史。由于聚乙烯防腐冷纏膠粘帶具有各種優(yōu)異的性能，使它在防腐蝕保護(hù)材料體系中占有一定的地位。

我司2000年采用國(guó)內(nèi)的無(wú)溶劑共擠熱敷工藝開(kāi)始生產(chǎn)聚乙烯冷纏膠帶，近二十年來(lái)在不斷的改進(jìn)和提高產(chǎn)品的性能，并研發(fā)了多款更實(shí)用的品種，深受廣大國(guó)內(nèi)外信賴(lài)。

產(chǎn)品執(zhí)行標(biāo)準(zhǔn)：SY/T0414-2017

產(chǎn)品性能

基材厚度	0.20～0.45mm	膠層厚度	0.18～0.35mm
產(chǎn)品厚度	0.38～0.80mm	基材拉伸強(qiáng)度	≥23Mpa
對(duì)背材剝離強(qiáng)度	≥10N/cm	對(duì)底漆鋼剝離	≥28N/cm
絕緣電壓	≥45KV	體積電阻率	>1.5×10¹²
吸水率	≤0.10%	水蒸汽滲透率24h	≤0.15mg/cm²
抗沖擊性	≥15J

供貨信息

a. 基材顏色：防腐冷纏膠帶（內(nèi)帶）黑色，保護(hù)冷纏膠帶（外帶）與補(bǔ)口冷纏膠帶黑色、白色、藍(lán)色

b. 膠帶寬度：50~300mm

c. 膠卷長(zhǎng)度：15~240m

d. 卷芯尺寸：38mm、76mm 紙芯或硬紙塑料卷芯

e. 包裝：紙箱 Kg m²

f. 按客戶(hù)需要定制生產(chǎn)

產(chǎn)品特點(diǎn)

a. 厚薄均勻，內(nèi)聚力大，無(wú)氣泡產(chǎn)生

b. 不脫膠、不分層

c. 耐電壓、耐熱老化、抗紫外線

d. 抗應(yīng)力損傷、延伸率適當(dāng)、溫度范圍大

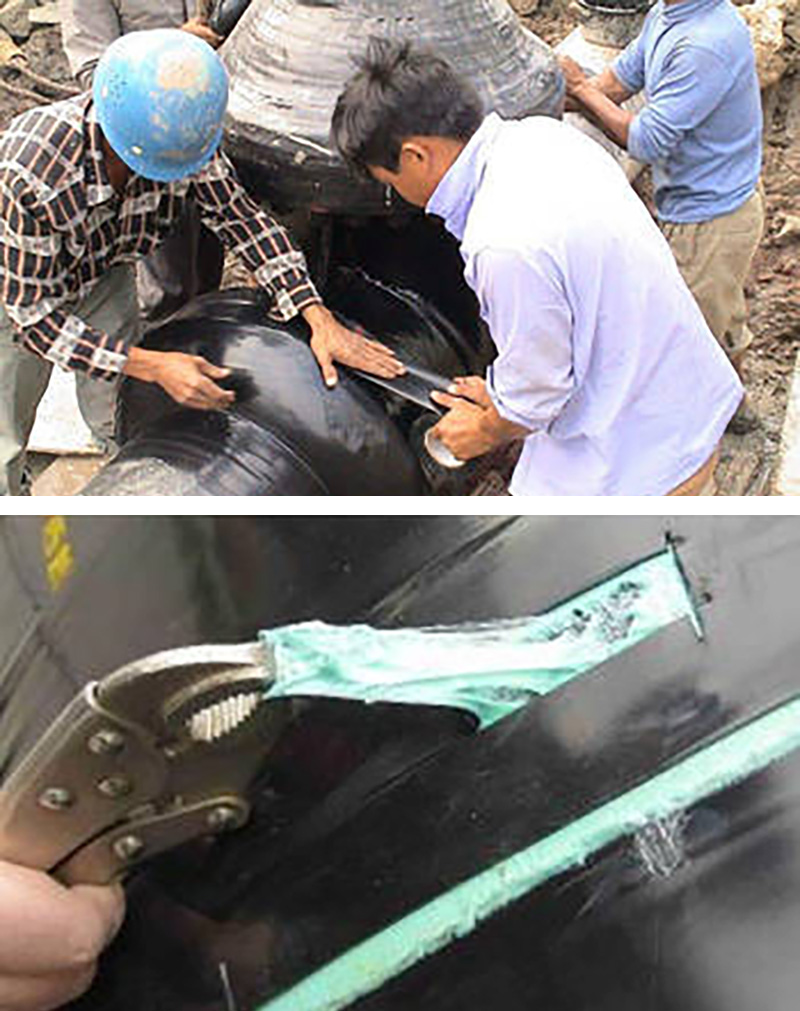

使用方法

A. 選用聚乙烯冷纏膠帶做防腐蝕時(shí)

a. 對(duì)管道表面進(jìn)行除銹、除焊渣、除毛刺，清油污、清雜物，并保持清潔干燥。符合GB/T 8923要求，手工除銹應(yīng)達(dá)到St3級(jí)，機(jī)械除銹應(yīng)達(dá)到Sa2.5級(jí)。

b. 底漆手工或機(jī)械涂刷，確保均勻，無(wú)漏涂。

c. 底漆3～5分鐘表干后即可纏帶，纏繞聚乙烯冷纏帶應(yīng)符合工程設(shè)計(jì)防腐層等級(jí)及結(jié)構(gòu)要求。

B. 選用聚乙烯冷纏膠帶做保護(hù)時(shí)

a. 無(wú)需涂刷底漆。

b. 纏繞應(yīng)符合工程設(shè)計(jì)要求，包覆緊貼于作業(yè)保護(hù)面。

C. 無(wú)論是做防腐或保護(hù)使用時(shí)，施工溫度：-5～+50℃；禁止雨、雪、霧天濕度＞85%情況下和風(fēng)沙較大環(huán)境下露天施工。

運(yùn)輸貯存

a. 防暴曬、防雨淋、防凍保溫、防止壓壞變形。

b. 在運(yùn)輸或存儲(chǔ)中受到-5℃以下暴凍時(shí)，需在20℃左右存放48小時(shí)，方可使用。

c. 應(yīng)在陰凉，溫度5～30℃，相對(duì)濕度＜75%的庫(kù)房中存放，并遠(yuǎn)離熱源與明火。

d. 保質(zhì)期限12個(gè)月。
